DESCRIPTION DU PRODUIT

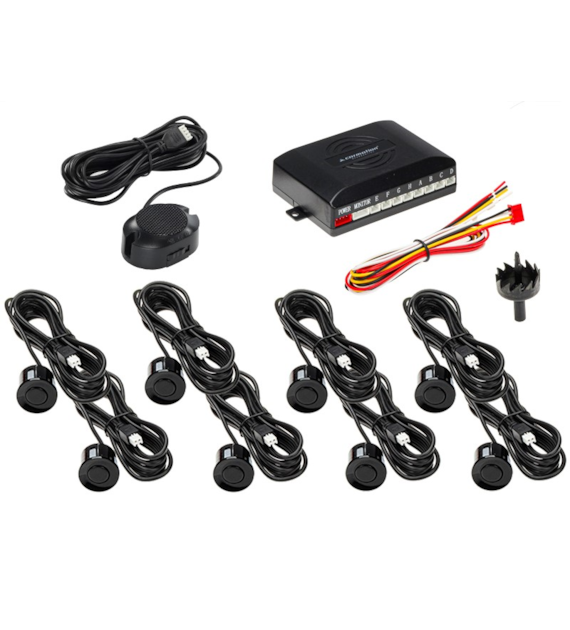

L'assistance de stationnement est un système avancé qui surveille l'espace derrière et/ou devant le véhicule. Il utilise des ondes ultrasonores pour détecter s'il y a des obstacles lors du stationnement. Lorsqu'il détecte un obstacle, il en informe le conducteur par un signal sonore et/ou visuel, en lui recommandant une prudence particulière. Le système d'aide au stationnement comprend des capteurs de stationnement à ultrasons, une unité de commande, un haut-parleur et/ou un écran, une scie cloche et des câbles nécessaires.
Usage:
Des instructions d'installation détaillées pour les capteurs se trouvent dans la boîte.
Instructions de connexion :
Fil noir – masse.
Fil jaune – Alimentation DC 12 V (+) des feux de recul (pour activer les capteurs arrière).
Fil rouge – Alimentation (+) DC 12 V depuis le contacteur d'allumage.
Câble blanc – variantes :
∫ (+) DC 12 V vers le feu stop ou le capteur de pédale de frein : les capteurs avant s'allumeront pendant 10 secondes lorsque le frein est enfoncé.
∫ (+) DC 12V vers un bouton supplémentaire (par exemple sur le tableau de bord) : les capteurs avant seront activés/désactivés par ce bouton.
∫ (+) DC 12 V vers le point d'installation existant du véhicule (par exemple, halogènes avant) : les capteurs avant s'activeront lorsque les halogènes seront allumés.
Les capteurs avant fonctionnent pendant 10 secondes lorsqu'une impulsion de tension (+) DC 12 V est appliquée au fil blanc, ou en continu si le fil est sous une tension (+) DC 12 V constante.
Après avoir engagé la marche arrière (en marche arrière), le système passera automatiquement aux capteurs arrière, même s'il y a une tension (+)DC 12 V sur le fil blanc excitant les capteurs avant.
Après avoir désactivé le signal des capteurs arrière, la centrale passera automatiquement à la lecture des capteurs avant pendant 10 secondes.
Le système transmet toujours les lectures des capteurs avant ou arrière, il ne transmet pas les deux côtés en même temps.
Important!
Tenir hors de portée des enfants.
Spécifications techniques:
1. Tension nominale : 12 V.
2. Plage de tension de fonctionnement : 9 ~ 16 V.
3. Courant nominal : 20 mA ~ 200 mA.
4. Distance surveillée : 0,3 à 2,5 m.
5. Fréquence de travail : 40 KHz
6. Température de fonctionnement : -30 ~ +70 °C.
7. Température de fonctionnement de l'affichage : -20 ~ +60 °C.
8. Température de fonctionnement du haut-parleur : -30 ~ +80 °C.
9. Temps de réponse du capteur : 300 ms.
10. Diamètre du capteur:22,5 mm.
11. Alarme sonore lorsqu'un obstacle est détecté dans la plage: 0,1 m ~ 1,5 m.
12. Volume d'alarme: 73 dB.
